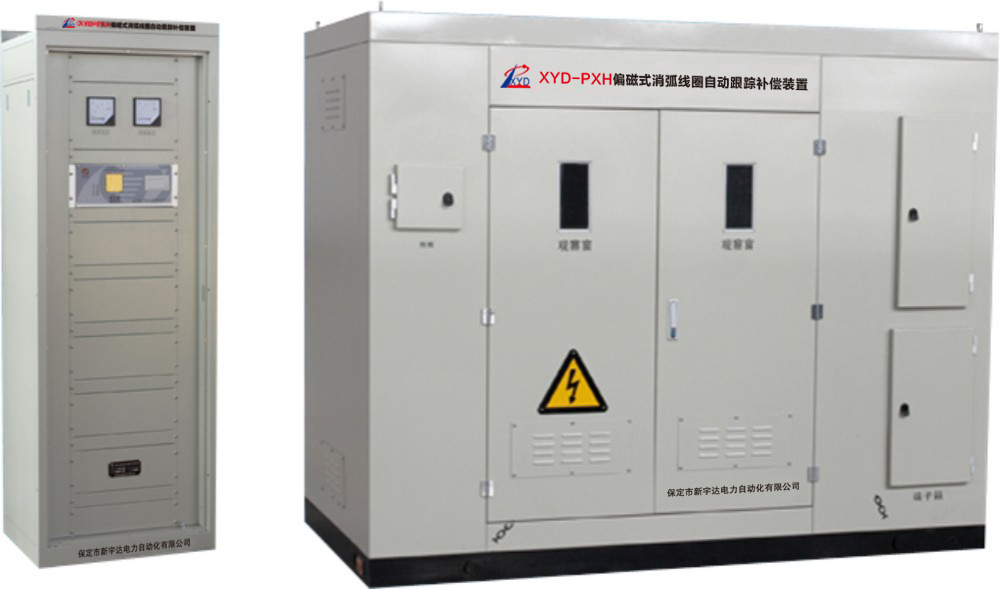

1.偏磁式消弧線圈原理
偏磁式消弧線圈在其交流工作線圈內布置了一個鐵芯磁化段，通過改變鐵芯磁化段磁路上的直流助磁磁通大小來調節交流等值磁導，實現電感連續可調的目的。其直流勵磁繞組采取反串連接方式，使整個繞組上感應的工頻電壓相互抵消。通過對三相全控整流電路輸出電流的閉環調節，實現消弧線圈勵磁電流的控制。利用微機的數據處理能力，對這類消弧線圈伏安特性固有的不大的非線性實施動態校正。
2.自動跟蹤補償系統的特點
1） 調節精度高
電控?zé)o級連續可調，利用施加直流勵磁電流達到連續調節電抗的目的，可以帶高壓負荷以ms級速度調節電感值。
2） 可靠性高，使用壽命長
全靜態結構，內部無任何運動部件，整套裝置無任何觸點，可靠性高，噪音小。
3） 響應速度快
補償響應速度不大于20ms。
4） 在線實時掃描，自動跟蹤補償
對系統中性點電壓和電網電容電流自動跟蹤掃描。
5） 調節范圍大
補償電流調節范圍大，上下限之比可達6~10倍。
6） 動態補償，無須阻尼電阻器
采用自動跟蹤動態補償方式，可帶高壓調節，無須外加阻尼電阻，不存在由于控制死區和誤動拒動而引起的電阻燒損故障，使電網更安全可靠。
7） 測量精度高
8） 控制系統功能齊全
a)可按用戶要求配置422/485串行接口，可同上位機、變電所監控裝置通訊，實時傳送電容電流、裝置運信息，電網發生接地故障后傳送補償電流、殘流等信息。
b)自動和手動控制方式 切換功能。
c)裝置可選裝單相接地選線單元，監視多條饋出支路；
d)具有雙套并運功能；
e)裝置配有大屏幕點陳圖形液晶顯示器，可將系統運行狀態及參數即時顯示出來。
